一、產品介紹

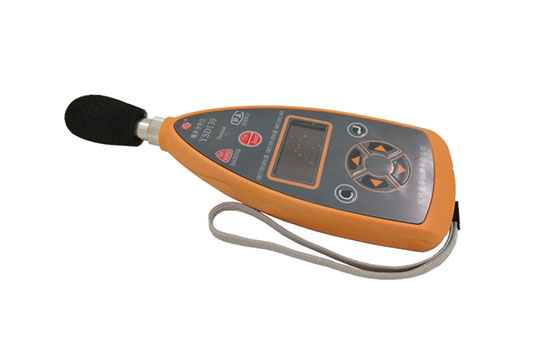

YSD130型噪聲分析儀是一種數字化、模塊化多功能聲級計。其安全性能符合GB3836.1、3836.4的有關規定。執行GB/T 3785-2010和IEC 61672:2013標準對2級聲級計的要求，濾波器執行GB/T 3241-2010 2級，個人聲暴露計執行GB/T 15952-2010的要求，對射頻場敏感度屬X類。

二、產品參數

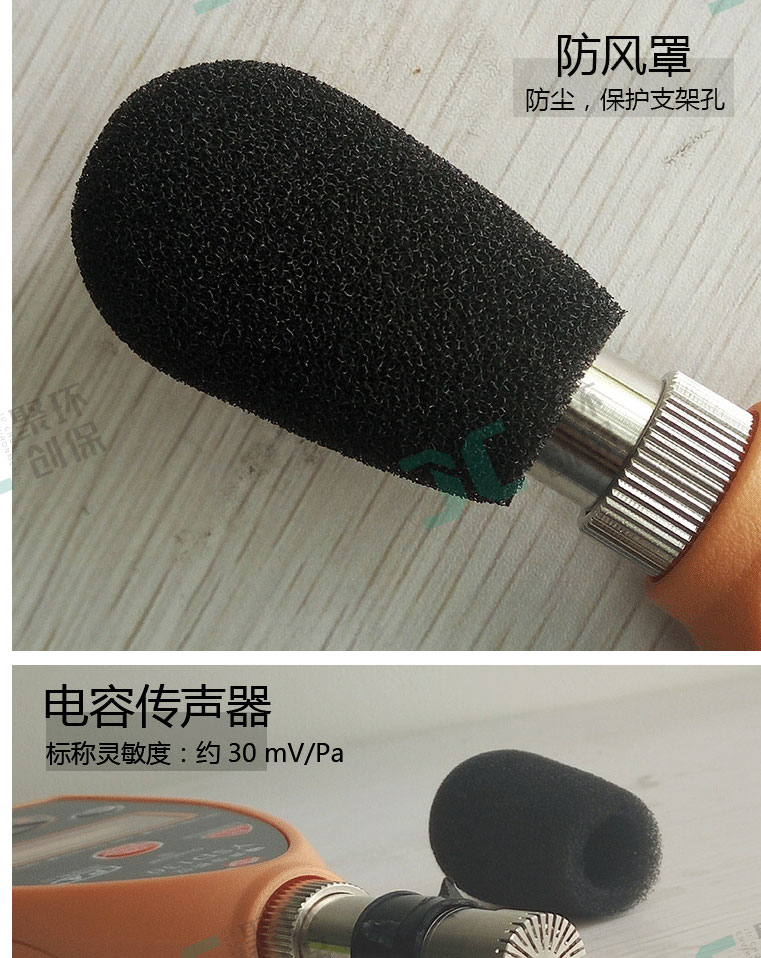

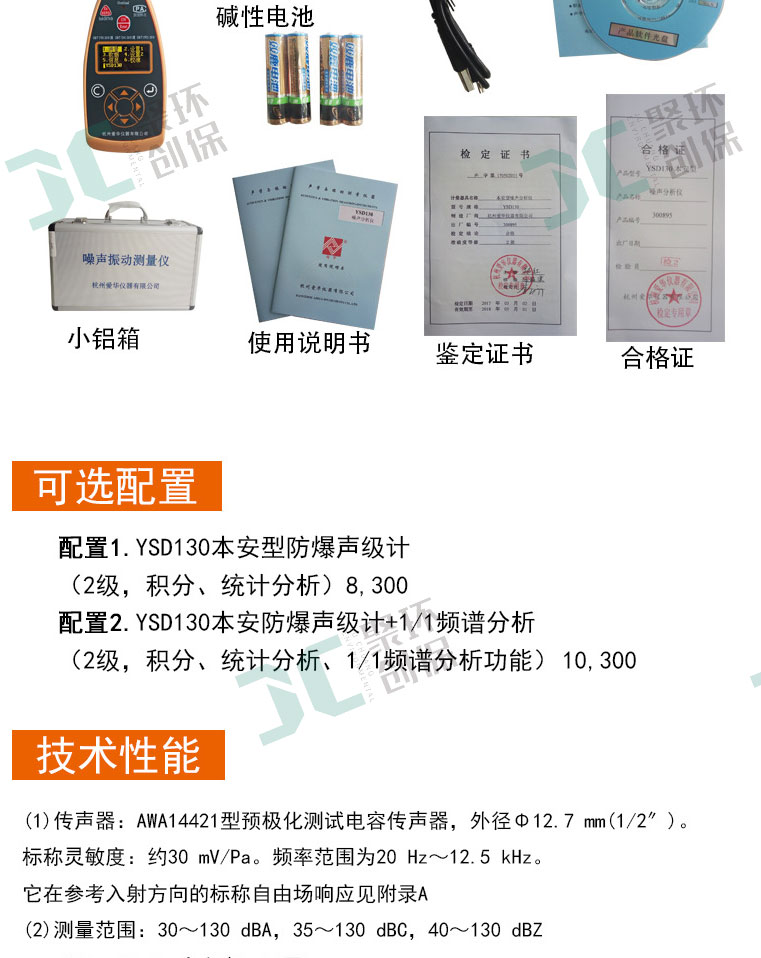

(1)傳聲器：AWA14421型預極化測試電容傳聲器，外徑Φ12.7 mm(1/2〞)。標稱靈敏度：約30 mV/Pa。頻率范圍為20 Hz～12.5 kHz

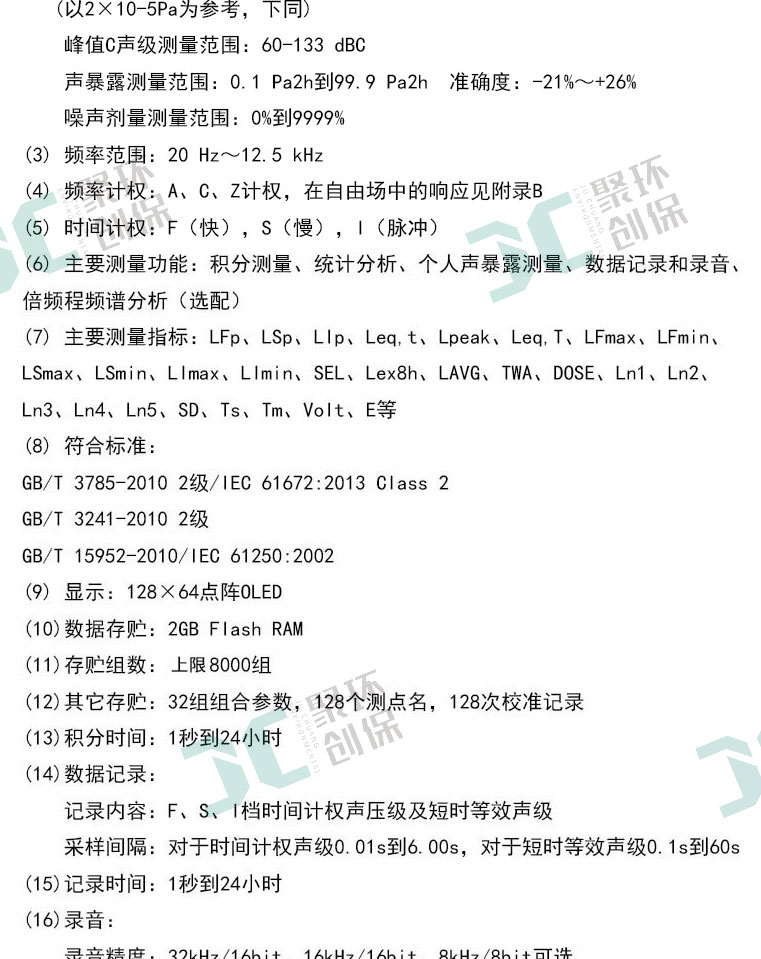

(2)測量范圍：30～130 dB(A)，35～130 dB(C)，40～130 dB(Z)
(以2×10-5Pa為參考，下同)
峰值C聲級測量范圍：60-133 dB(C)
聲暴露測量范圍：0.1 Pa2h到99.9 Pa2h準確度：-21%～+26%
噪聲劑量測量范圍：0%到9999%
(3)頻率范圍：20 Hz～12.5 kHz
(4)頻率計權：A、C、Z計權
(5)時間計權：F（快），S（慢），I（脈沖）
(6)主要測量功能：積分測量、統計分析、個人聲暴露測量、數據記錄和錄音、倍頻程頻譜分析（選配）
(7)主要測量指標：
LFp、LSp、LIp、Leq,t、Lpeak、Leq,T、LFmax、LFmin、LSmax、LSmin、LImax、LImin、SEL、Lex8h、LAVG、TWA、DOSE、Ln1、Ln2、Ln3、Ln4、Ln5、SD、Ts、Tm、Volt、E等
(8)符合標準：
GB/T 3785-2010 2級/IEC 61672:2013 Class 2
GB/T 3241-2010 2級
GB/T 15952-2010/IEC 61250:2002

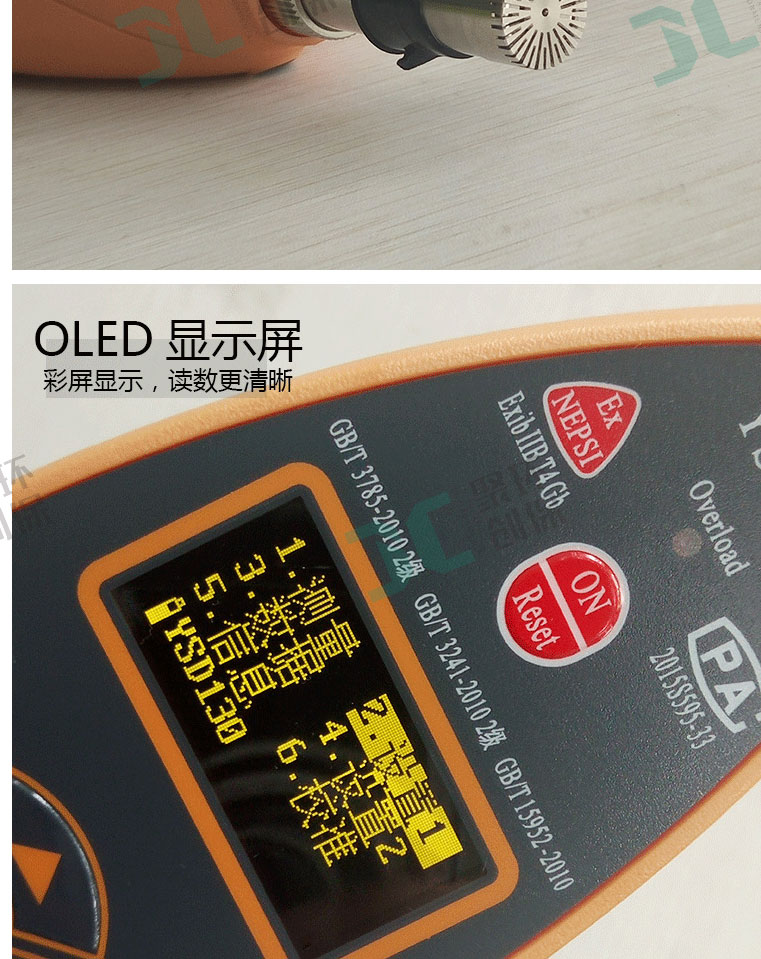

(9)顯示：128×64點陣OLED
(10)數據存貯：2GB Flash RAM
(11)存貯組數：*多8000組
(12)其它存貯：32組組合參數，128個測點名，128次校準記錄
(13)積分時間：1秒到24小時
(14)數據記錄：
記錄內容：F、S、I檔時間計權聲壓級及短時等效聲級
采樣間隔：對于時間計權聲級0.01s到6.00s，對于短時等效聲級0.1s到60s
(15)記錄時間：1秒到24小時
(16)錄音：
錄音精度：32kHz/16bit，16kHz/16bit，8kHz/8bit可選

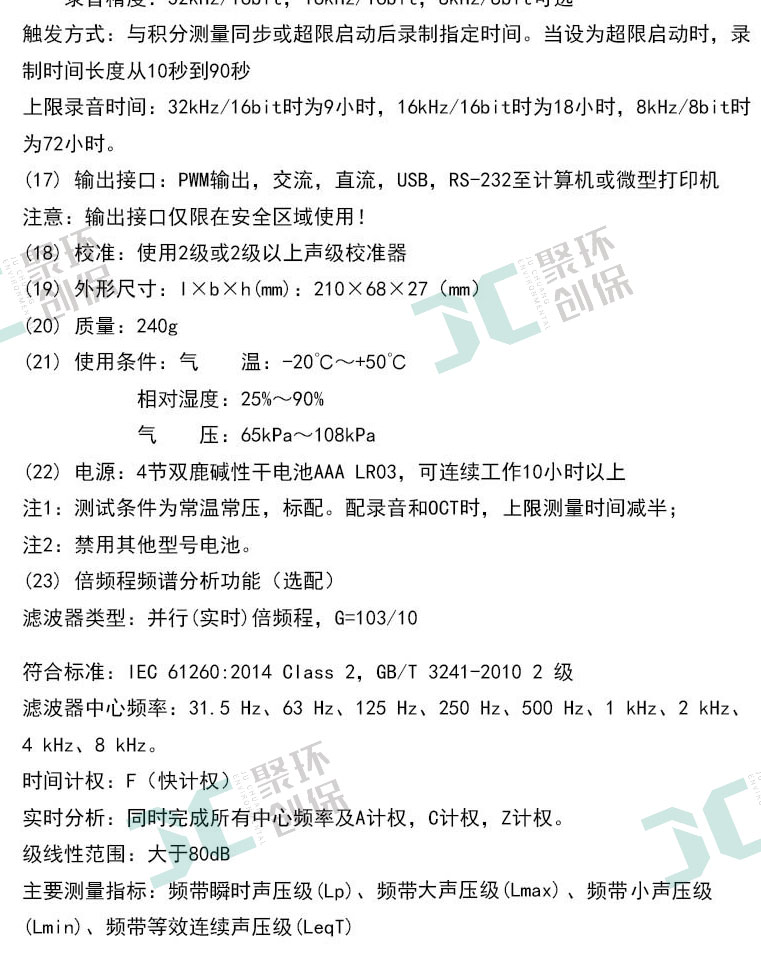

觸發方式：與積分測量同步或超限啟動后錄制指定時間。當設為超限啟動時，錄制時間長度從10秒到90秒
*長錄音時間：32kHz/16bit時為9小時，16kHz/16bit時為18小時，8kHz/8bit時為72小時
(17)輸出接口：PWM輸出，交流，直流，USB，RS-232至計算機或微型打印機
注意：輸出接口僅限在安全區域使用！
(18)校準：使用2級或2級以上聲級校準器

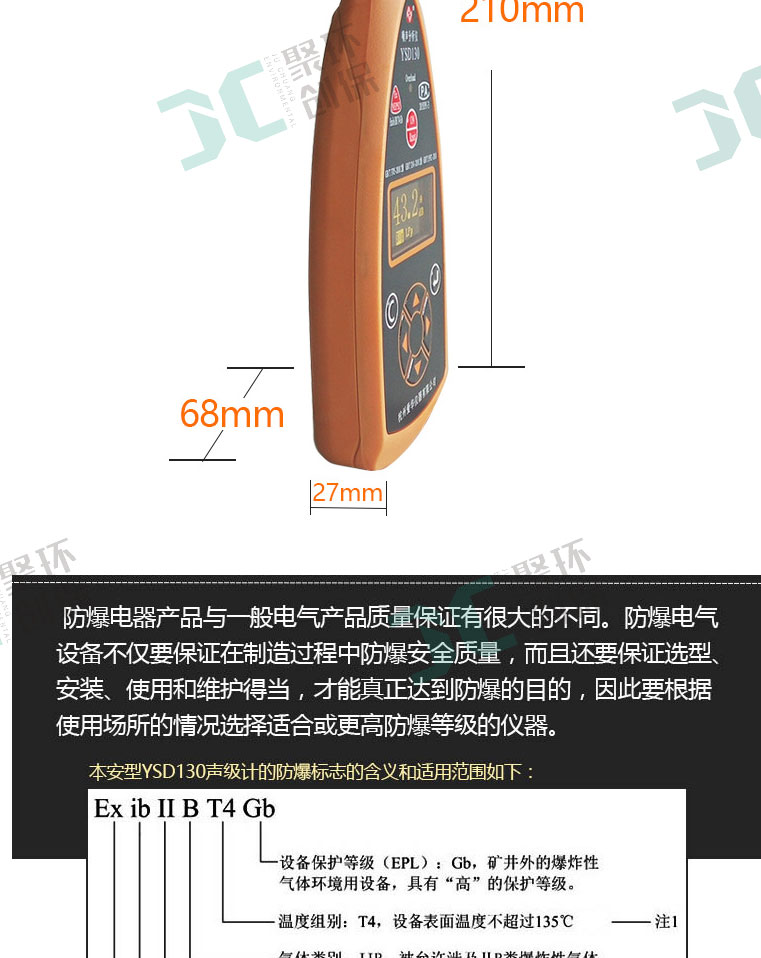

(19)外形尺寸：l×b×h(mm)：210×68×27（mm）
(20)質量：240g
(21)使用條件：氣溫：-20℃～+50℃
相對濕度：25%～90%
氣壓：65kPa～108kPa

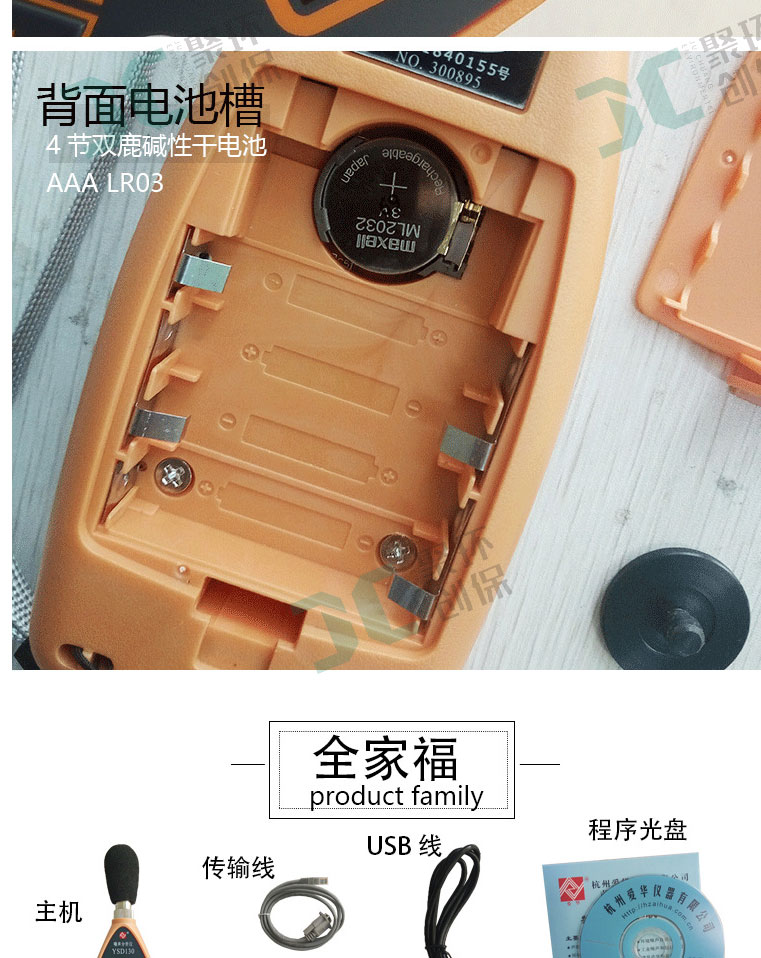

(22)電源：4節雙鹿堿性干電池AAA LR03，可連續工作10小時以上
注1：測試條件為常溫常壓，標配。配錄音和OCT時，*長測量時間減半
注2：禁用其他型號電池

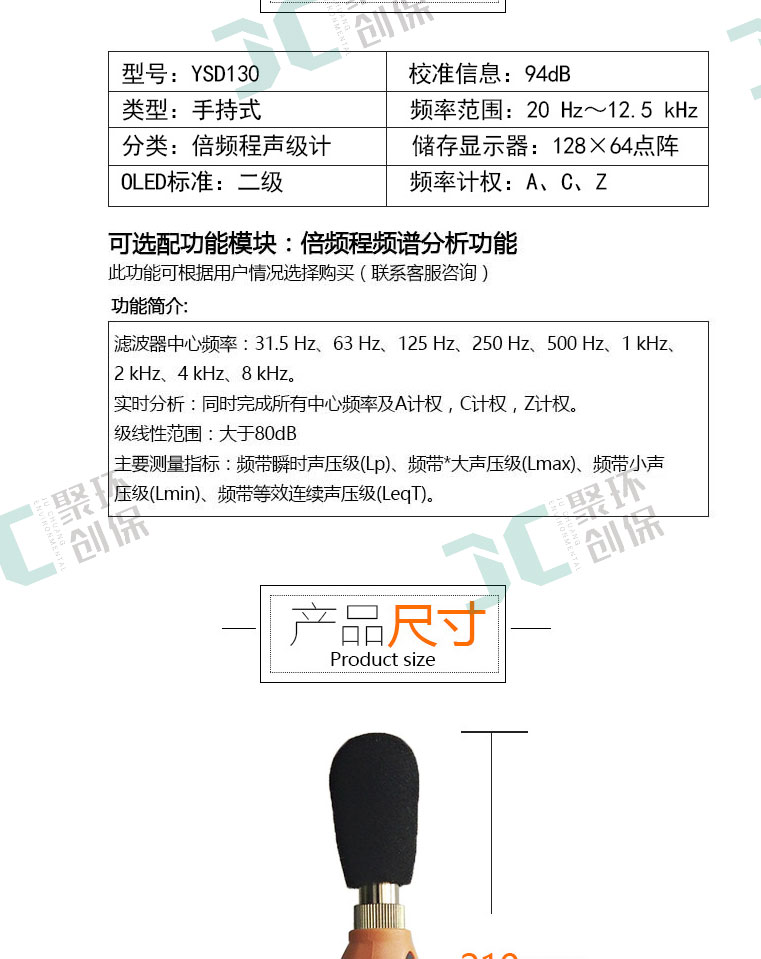

(23)倍頻程頻譜分析功能（選配）
濾波器類型：并行(實時)倍頻程，G=103/10
符合標準：IEC 61260:2014 Class 2，GB/T 3241-2010 2級
濾波器中心頻率：31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz。
時間計權：F（快計權）
實時分析：同時完成所有中心頻率及A計權，C計權，Z計權
級線性范圍：大于80dB
主要測量指標：頻帶瞬時聲壓級(Lp)、頻帶*大聲壓級(Lmax)、頻帶*小聲壓級(Lmin)、頻帶等效連續聲壓級(LeqT)

三、產品特點

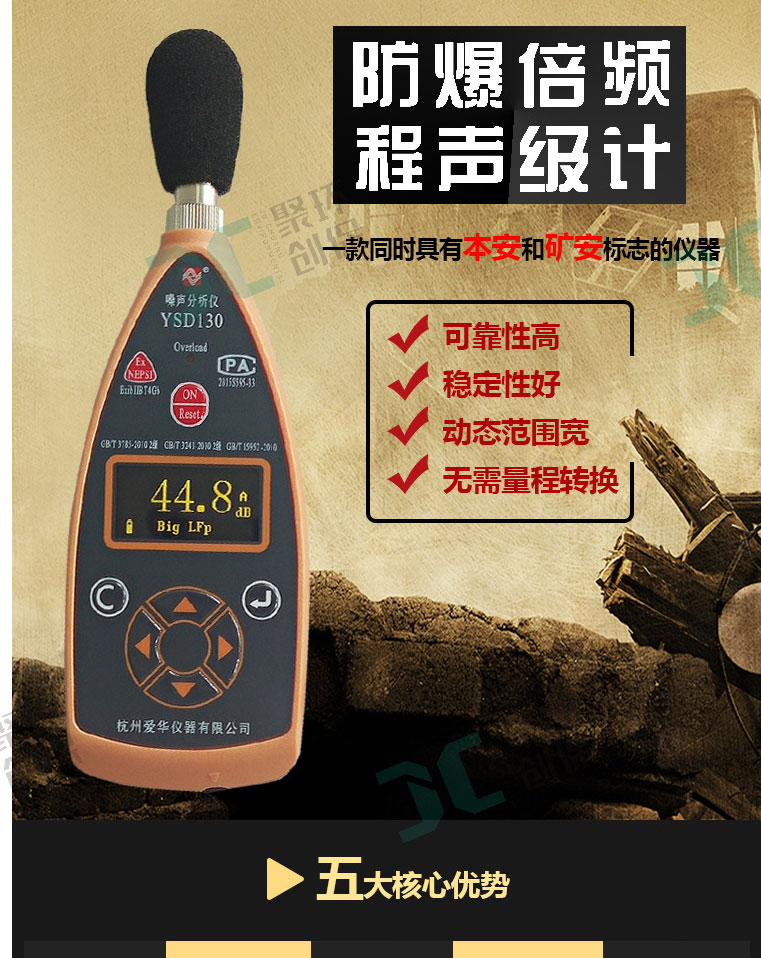

YSD130煤礦用噪聲檢測儀采用了先進的數字檢波技術，具有可靠性高、穩定性好、動態范圍寬、無需量程轉換等優點。

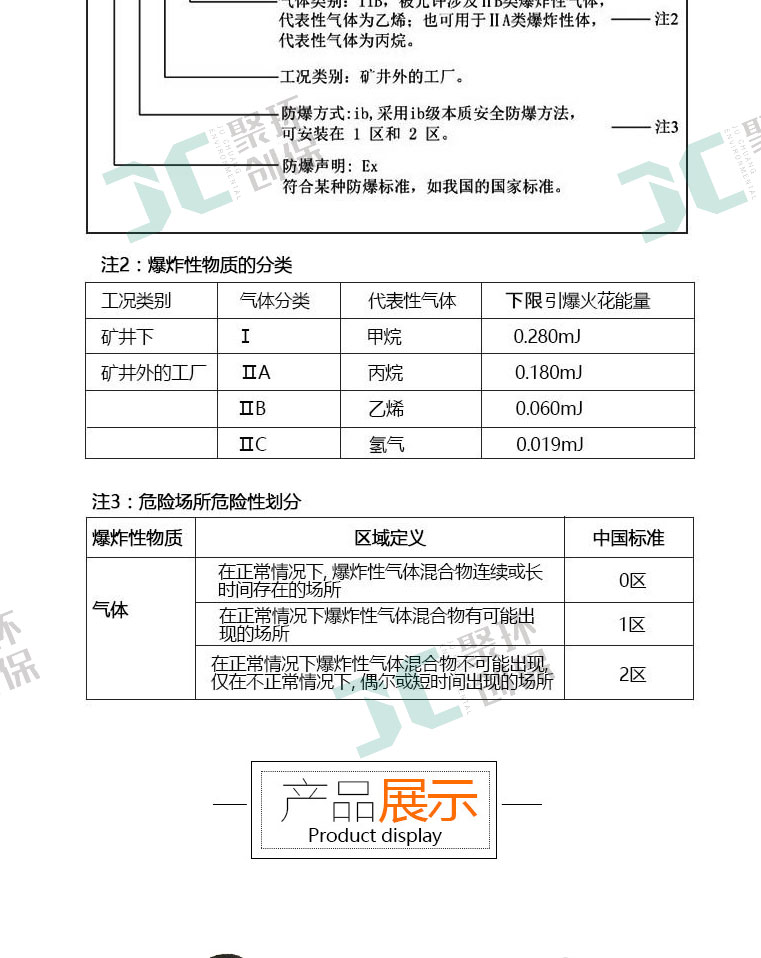

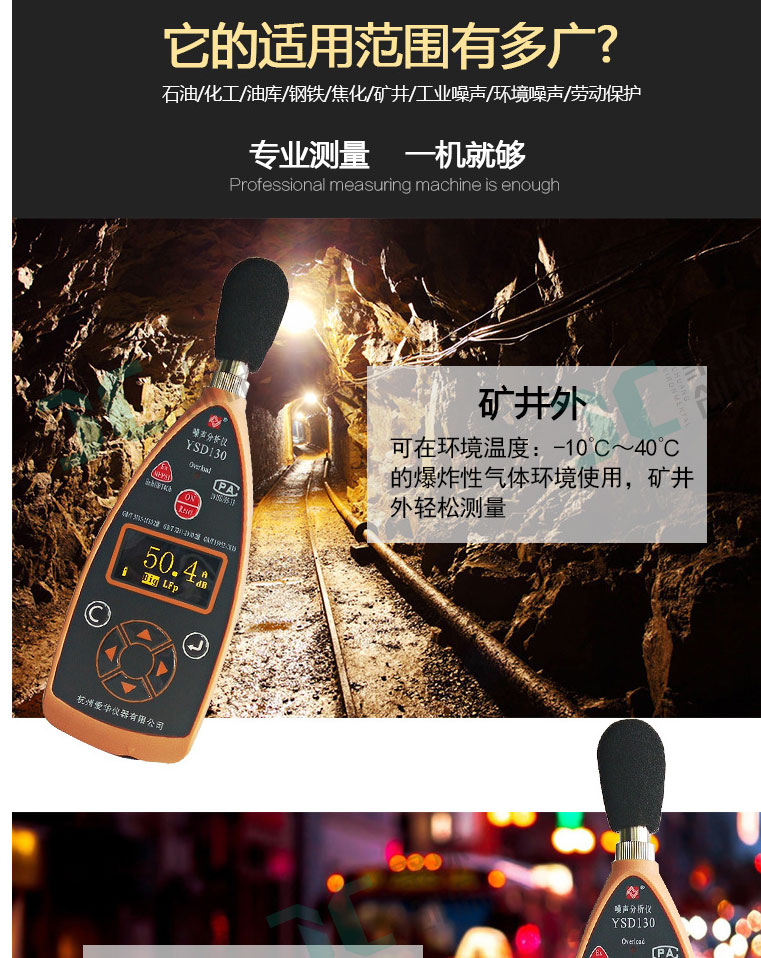

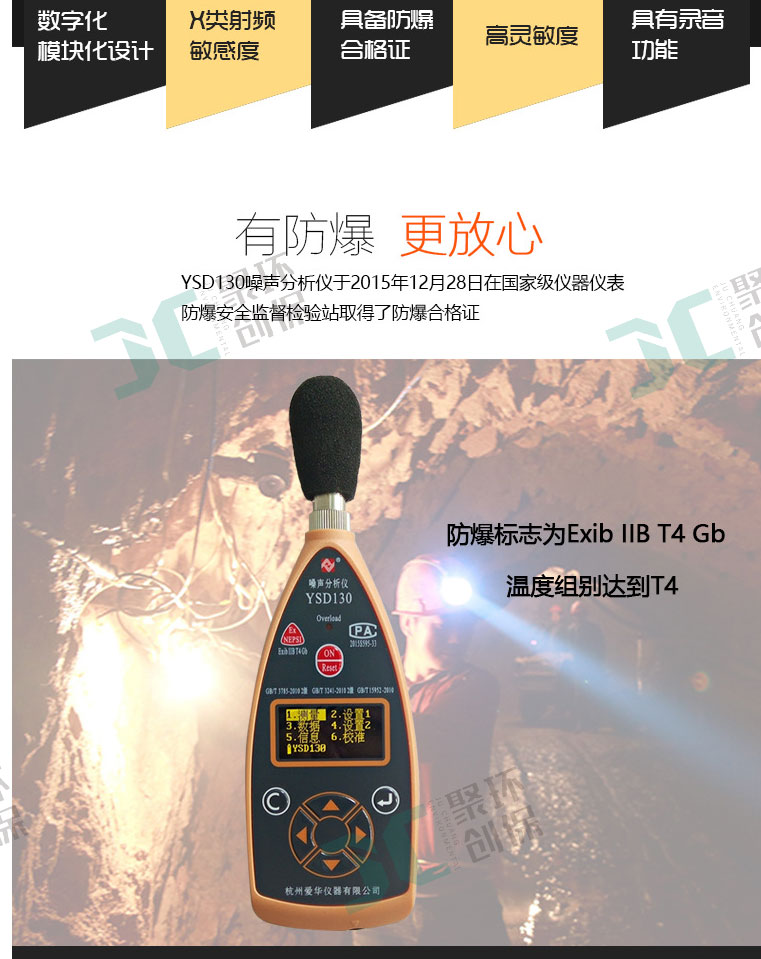

該儀器于2015年12月28日在國家儀器儀表防爆安全監督檢驗站取得了防爆合格證，防爆標志：ExibIIBT4Gb。由此，本儀器同時具備了型式評價證書、CMC生產許可證和防爆證。該儀器可廣泛應用于各種機器、車輛、船舶、電器等工業噪聲測量，以及環境噪聲、勞動保護、工業衛生的測量。該產品具有較高級別的防爆等級，溫度組別達到T4，可在礦井外的爆炸性氣體環境中使用，如符合條件的石油、化工、油庫、鋼鐵、焦化等場所。
